供应信息



超五类扁平网线水晶头 RJ45网络插头cat5e 8P8芯短

发布时间:  2021-05-24
起  批  量:  ≧1/件
价     格:  ¥1
地     区:  浙江省-宁波市
行业分类:  通信产品-布线产品

咨     询:  给我留言立即咨询

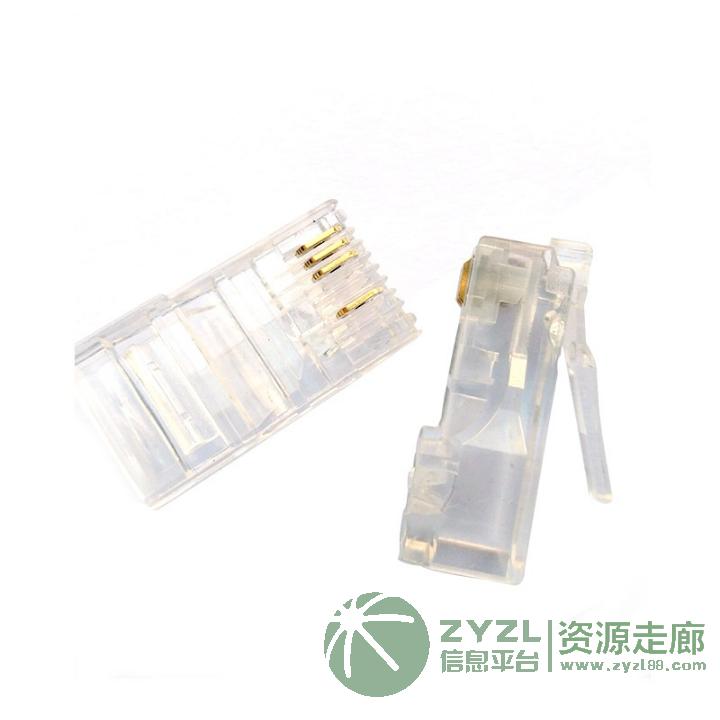

超五类扁平网线水晶头 RJ45网络插头cat5e 8P8芯短

RJ-45接头:每条双绞线两头通过安装RJ-45连接器(俗称水晶头)与网卡和集线器(或交换机)相连。
  RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,俗称“水晶头”,专业术语为RJ-45连接器(RJ-45是一种网络接口规范,类似的还有RJ-11接口,就是我们平常所用的“电话接口”,用来连接电话线)。之所把它称之为“水晶头”,是因为它的外表晶莹透亮的原因。双绞线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上,进行网络通讯。
制作:
  制作工具:
  驳线钳:用于接驳水晶头(必备)
  关于水晶头的做法,因为双绞线的色标和排列方法是有统一的国际标准严格规定的,所以在做的时候只要记住标准就好,现在常用的是TIA/EIA568B。
  水晶头的做法标准:
  568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕
  568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕
  做法一般性的原则:
  同类(连接线的两端是同一种设备)交叉(做交叉线)
  异类(连接线的两端是不同的设备)平行(作平行线)
  注意:做水晶头时,使水晶头的弹片朝外,入线口朝下,从左到右,遵循上面的线序,充分插入线(以在水晶头的顶部看到双绞线的铜心为标准),然后用网线钳夹一下,就可以了。
  以太网双绞连接线有两种:一种是广泛使用的直连接线,另一种是特殊情况下使用的交叉线,如果是pc连接交换机或其他网络接口等,或是其它连接的双方地位不对等的情况下都使用直连接线,而如果连接的两台设备是对等的,例如都是两台pc机,笔记本等,就要使用交叉线了,两者的差别是线序不一致,接口是一样的。
  交叉线的做法是:一头采用568A标准,一头采用568B标准
