钰泰ETA4040脚位和电路兼容TI的BQ24040

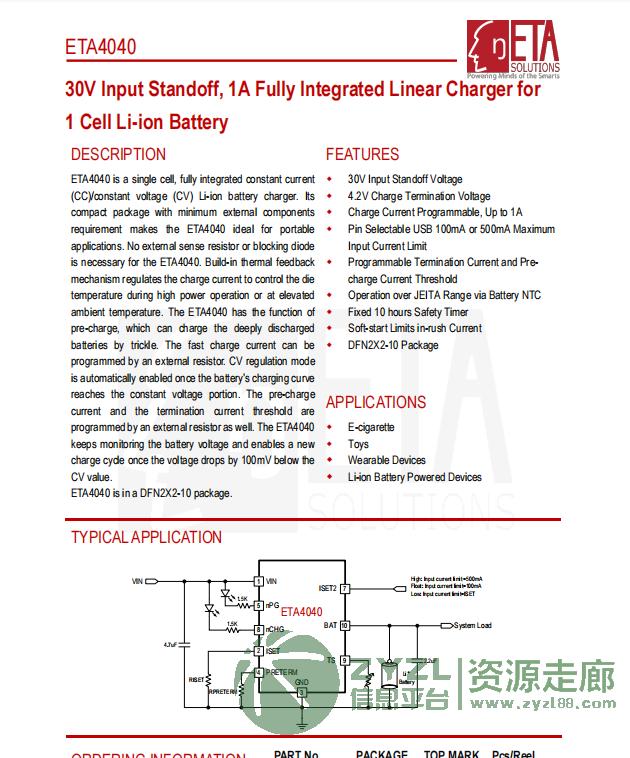

ETA4040是钰泰最新推出的单节锂电池充电芯片，是一颗功能非常齐全的充电管理芯片，。该芯片还具有全套安全功能：JEITA温度标准，过压保护，DPM IN，安全计时器和ISET短路保护。

特征如下：
1、输入耐压高达30V；
2、充电电流最大1A，并且有100mA、500mA和1A三挡固定可选，亦支持充电通过电阻可调；
3、支持预充电流和充电截止电流可调；
4、充电带jeita，通过NTC多段调节充电电流，以保护电池；
5、预充安全时钟30分钟和快充10小时安全时钟；
6、输入带软启动，可限制浪涌电压；
7、带电池接入侦测；

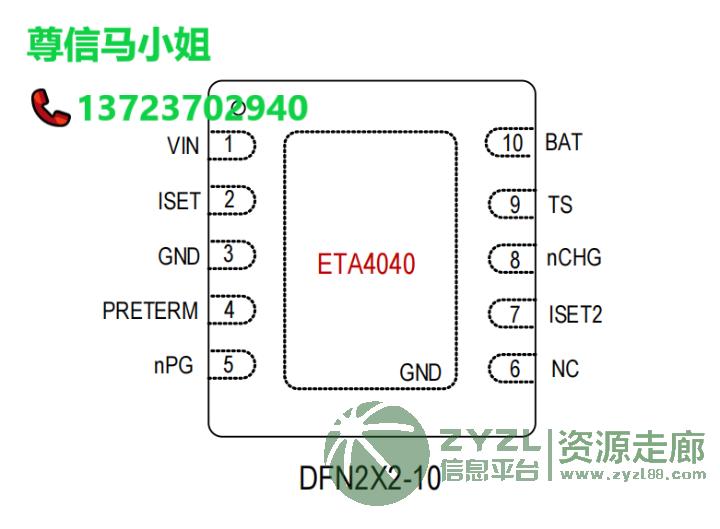

8、DFN2*2-10小封装。

ETA4040不但输入耐压高达30V，Bat引脚耐压也达到了16V，增加了其应用的可靠性和多样性。输入带6.65V的OVP保护，也带输入软启动，某种程度上也能抑制输入浪涌电压。输入带DPM控制，使得输入Vhold更契合充电电流和充电温度。采用DFN2*2-10的小封装，即使在TWS耳机、智能手环等产品上，也是能放得下的。

灵活的充电电流设定
ETA4040最大可支持1A的充电电流，可通过ISET2引脚设置充电电流，且有多种搭配模式。ISET1浮空时，充电电流固定100mA；ISET2拉高时，为500mA充电；ISET1拉地时，是最大1.2A充电。另一种模式 ，可通过ISET2对地接电阻来自有设置你想要的电流值，公式I=540/R。ETA4040亦支持充电预充电流和截止电流可调，可以使用PRETERM引脚设置预充电电流，使快速充电电流的百分比（10到100％）编程为预充电电流。 当系统又从电池端取电时，可适当将预充电流调大，可同时满足系统和电池充电。 PRETERM固定双功能引脚，用于设置预充电电流和充电截止电流，充电截止电流始终是预充电电流的一半。


充电的Jeita温度标准
ETA4040是满足最新的锂电池jeita温度标准的，主要靠TS脚的功能来实现。现在温度有四个阈值，分别是60°C，45°C，10°C和0°C。正常运行在10°C至45°C之间。如果在0°C至10°C之间，则充电电流值降低一半；如果在45°C至60°C之间，则调节电压降低至4.1V 。TS功能是通过内部50uA电流源偏置从TS端子连接到GND的10k热敏电阻来实现的。如果需要，可以在TS和GND之间放置一个固定的10 k，以允许正常工作；如果主机正在监视热敏电阻，然后由主机确定何时将TS端子拉低以禁用充电，则可以这样做。当TS端子被拉低或浮空/驱动为高电平时，TS端子具有两个附加功能。 TTDM拉低为禁用充电，而高放置充电器。高于60°C或低于0°C，则禁用充电。一旦热敏
