珠海智融新品SW3556最大输出 PD 140W 20V7A

智融SW3556发布
双C口，支持140W(20V7A)
500K开关频率，支持直驱氮化镓GaN
MCU定制协议，实现加密及协议定制
与SW3516实现PIN2PIN，硬件设计兼容

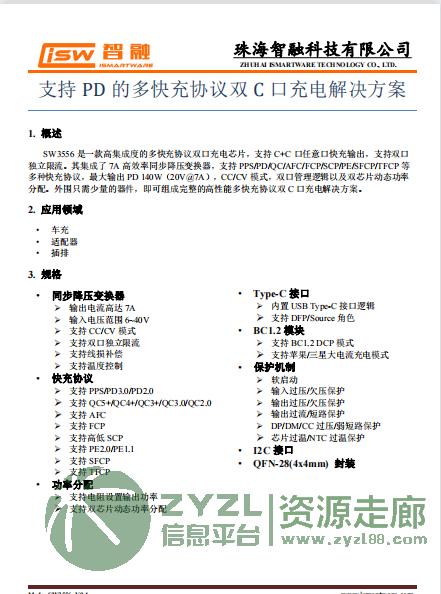

1. 概述
SW3556 是一款高集成度的多快充协议双口充电芯片，支持 C+C 口任意口快充输出，支持双口 独立限流。其集成了 7A 高效率同步降压变换器，支持 PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP 等 多种快充协议，最大输出 PD 140W（20V@7A），CC/CV 模式，双口管理逻辑以及双芯片动态功率 分配。外围只需少量的器件，即可组成完整的高性能多快充协议双 C 口充电解决方案。
2. 应用领域 • 车充 • 适配器 • 插排
3. 规格
同步降压变换器
输出电流高达 7A
输入电压范围 6~40V
支持 CC/CV 模式
支持双口独立限流
支持线损补偿
支持温度控制
4.快充协议
支持 PPS/PD3.0/PD2.0
支持 QC5+/QC4+/QC3+/QC3.0/QC2.0
支持 AFC
支持 FCP
支持高低 SCP
支持 PE2.0/PE1.1
支持 SFCP
支持 TFCP
5.Type-C 接口
内置 USB Type-C 接口逻辑
支持 DFP/Source 角色
6.BC1.2 模块
支持 BC1.2 DCP 模式
支持苹果/三星大电流充电模式
7.保护机制
软启动
输入过压/欠压保护
输出过压/欠压保护
输出过流/短路保护
DP/DM/CC 过压/弱短路保护
芯片过温/NTC 过温保护
8.功率分配
支持电阻设置输出功率
支持双芯片动态功率分配
9. I2C 接口
10. QFN-28(4x4mm) 封装
